二維碼導航 AGV 的工作原理與運行機制
一、二維碼導航 AGV 系統概述

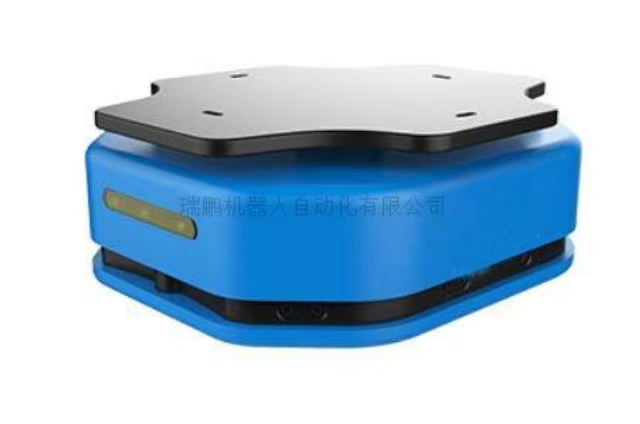

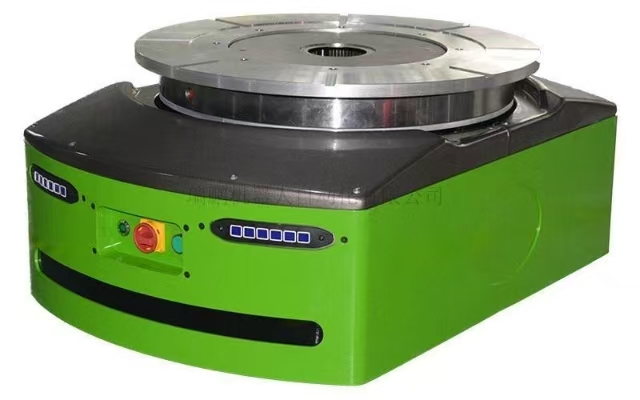

二維碼導航 AGV（Automated Guided Vehicle，自動導引車）是一種通過二維碼標識實現路徑規劃與精準導航的智能化物流運輸設備 ，廣泛應用于智能制造、倉儲物流等領域。其核心優勢在于靈活性高、部署便捷，無需像磁條導航那樣改造地面，能夠快速適應不同的工作場景與物流路線調整需求。
二、二維碼導航 AGV 工作核心組件
1. 二維碼標識：通常采用具有高糾錯能力的二維碼（如 Data Matrix 碼），包含位置、方向、路徑等信息。這些二維碼按一定間距和布局粘貼在 AGV 運行路徑的地面或墻面等位置，作為 AGV 導航的“路標”。
2. 視覺識別系統：AGV 搭載的視覺傳感器（如工業相機），用于掃描和識別二維碼。該系統具備高分辨率和快速圖像處理能力，能在 AGV 運行過程中實時捕捉二維碼圖像信息。
3. 控制系統：AGV 的“大腦”，由車載控制器和中央管理系統組成。車載控制器負責接收視覺識別系統傳來的二維碼信息，并結合預設的任務指令進行路徑規劃與運動控制；中央管理系統則對多臺 AGV 進行調度管理，優化運行路線，避免交通擁堵和碰撞。
4. 驅動系統：包括電機、驅動輪和轉向機構等，根據控制系統的指令，實現 AGV 的前進、后退、轉向和加減速等動作，確保 AGV 按規劃路徑精準運行。
三、二維碼導航 AGV 工作流程
1. 初始化與任務接收：AGV 啟動后，先進行自檢和初始化操作，確保各系統正常運行。然后通過無線通信模塊（如 Wi-Fi）從中央管理系統接收運輸任務，包括起始位置、目標位置、貨物信息等。
2. 路徑規劃：車載控制器根據接收的任務信息，結合存儲的二維碼地圖，規劃出從起始點到目標點的最優路徑。規劃過程中會考慮 AGV 當前位置、運行方向、路徑上其他 AGV 的狀態等因素，以避免碰撞和提高運輸效率。
3. 二維碼識別與定位：AGV 沿預設路徑行駛，視覺傳感器持續掃描地面或墻面的二維碼。當識別到二維碼后，視覺識別系統對二維碼進行解碼，獲取其中包含的位置和方向信息，并將這些信息傳輸給車載控制器。車載控制器根據二維碼信息計算出 AGV 的當前精確位置和姿態，與規劃路徑進行對比，判斷是否存在偏差。
4. 路徑糾偏與控制：若 AGV 實際位置與規劃路徑存在偏差，車載控制器會根據偏差值計算出相應的控制指令，發送給驅動系統。驅動系統通過調整電機轉速和轉向角度，對 AGV 的運行方向和速度進行實時修正，使 AGV 回到正確的路徑上。例如，當 AGV 偏離路徑向左時，控制器會指令右側驅動輪加速，左側驅動輪減速，實現向右轉向，糾正行駛方向。
5. 任務執行與反饋：當 AGV 到達目標位置后，根據任務要求執行相應的操作，如裝卸貨物等。完成任務后，AGV 通過無線通信模塊向中央管理系統發送任務完成信息，并等待接收新的任務指令。若在運行過程中遇到故障或障礙物，AGV 會立即停止運行，并向中央管理系統發送故障報警信息，以便工作人員及時處理 。
四、二維碼導航 AGV 的優勢與應用場景
1. 優勢：
- 靈活性高：通過重新設置二維碼布局和路徑規劃軟件，可快速調整 AGV 的運行路線，適應生產線或倉庫布局的變化。
- 定位精度高：二維碼可提供精確的位置和方向信息，使 AGV 的定位精度可達毫米級，滿足高精度作業需求。
- 部署成本低：相比磁條、激光導航等方式，二維碼導航無需復雜的地面施工和昂貴的設備，只需粘貼二維碼標識和安裝視覺識別系統，部署成本較低。
2. 應用場景：
- 智能制造：在汽車制造、電子裝配等生產線中。
